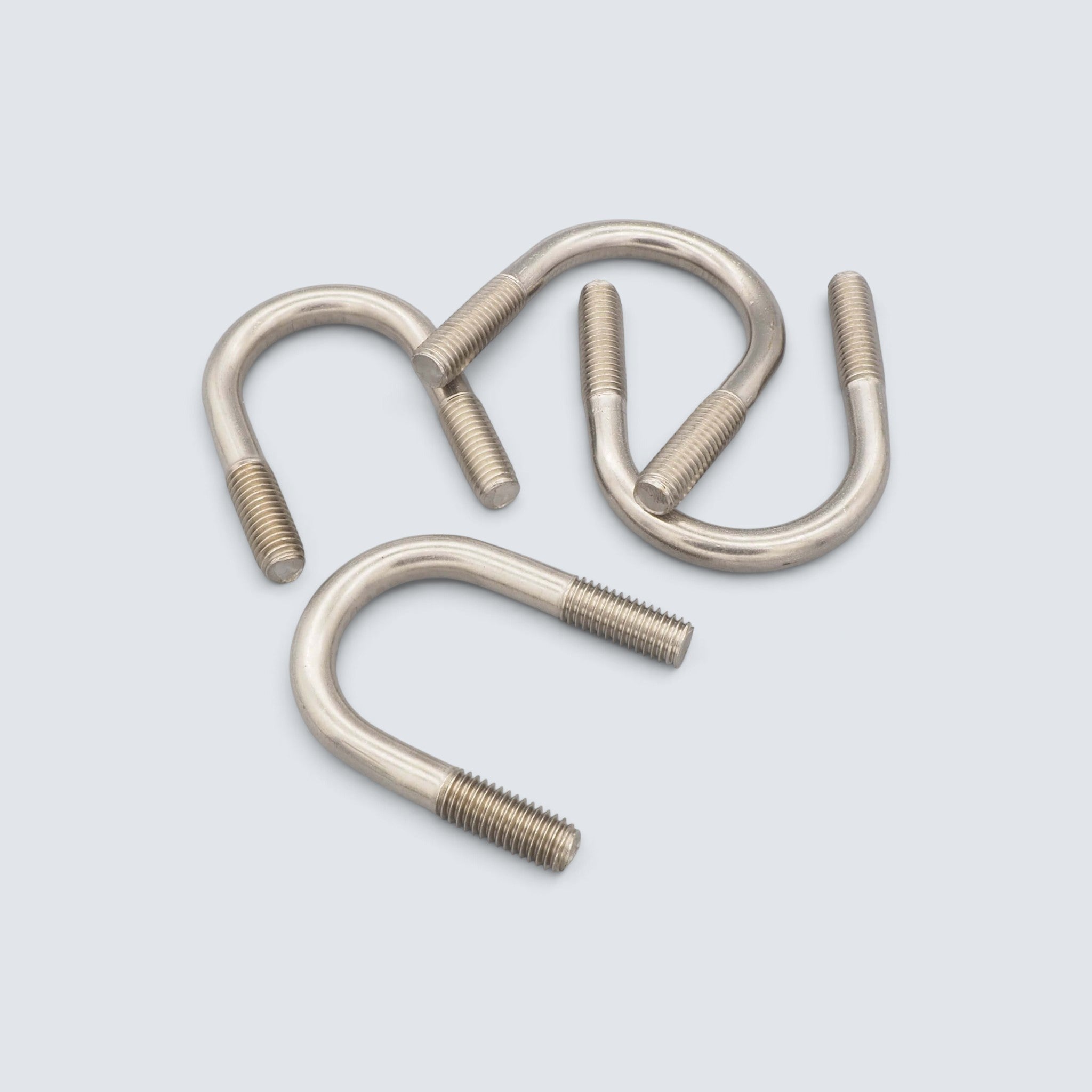

U-bøyle | M8 | A2 | WS 9440

Hvis du leter etter en U-bøyle som tåler direkte forankring og oppheng i krevende miljøer uten å ruste, er dette et pålitelig valg. WS 9440 er produsert av A2 / AISI 304 rustfritt stål og tilsvarer DIN 3570 form A i utførelse. Konstruksjonen er utviklet for å tåle fuktighet, vann og moderat aggressive miljøer. Brukes der holdbarhet og korrosjonsbestandighet er avgjørende – spesielt i industrielle miljøer, utendørsinstallasjoner og ventilasjonssystemer.

OBS! Utførelsen er tilpasset rørdimensjoner i henhold til NPS (Nominal Pipe Size), hvor størrelsen angis i tommer, men ikke tilsvarer nøyaktig ytre diameter. U-bøyler angis derfor i tommer basert på rørdimensjon, ikke faktisk bøylebredde. Se størrelsestabell for nøyaktige mål.

ANVENDELSESOMRÅDE

WS9440 er beregnet for feste, forankring og oppheng av rør, kabelstiger, antenner eller annet utstyr mot plane eller runde overflater i miljøer som utendørs, industri, verksteder eller tekniske rom. Konstruksjonen med gjengede ender og medfølgende muttere gir en sikker og justerbar forankring. Produktet monteres enkelt ved hjelp av pipe eller fastnøkkel over de sekskantede mutterne. Ved montering over rør eller profiler brukes ofte en passende sal som mellomlegg for bedre kraftfordeling og beskyttelse mot deformasjon.

TEKNISKE SPESIFIKASJONER

• Produkttype: U-bøyle
• Betegnelse: WS9440 (tilsvarer DIN 3570 form A)
• Kvalitet: A2 / AISI 304 rustfritt stål
• Materialklasse: Ikke spesifisert
• Gjengtype: Metrisk
• Overflatebehandling: Ubehandlet (naturfarget rustfritt stål)
• Hovedform: U-form med gjengede ender
• Greptype: Ikke relevant

VANLIGE SPØRSMÅL (FAQ)

Hva innebærer det at U-bøylen følger standarden WS 9440 og DIN 3570 Form A?

WS 9440 angir den fabrikkstandardiserte målloven for rustfrie U-bøyler som geometrisk og funksjonelt tilsvarer DIN 3570 Form A:

• Standardisert gjengelengde og benavstand: Garanti for korrekt passform rundt sylindriske objekter som rør, bjelker og master.

• Sikker fastspenning: Leveres med gjengede ender beregnet for å festes med muttere og skiver (f.eks. DIN 934 og DIN 125 i A2) for å skape en fast og stiv låsing.

Hvordan tolkes størrelsene på U-bøyler (NPS vs. faktisk ytre diameter)?

U-bøyler dimensjoneres etter NPS (Nominal Pipe Size), noe som betyr at tommeangivelsen angir rørets nominelle størrelse og ikke bøylens faktiske indre bredde i tommer:

• Eksempel: En U-bøyle merket $1" \text{ (DN 25)}$ er beregnet for et standardrør med en ytre diameter på ca. 33,7 mm. Bøylens indre mål er derfor tilpasset for å gå fritt over denne rørdiameteren med riktig klaring.

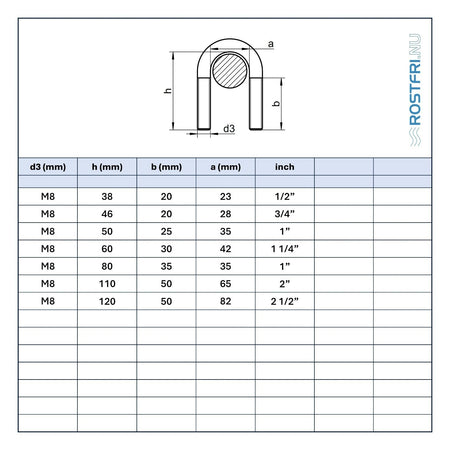

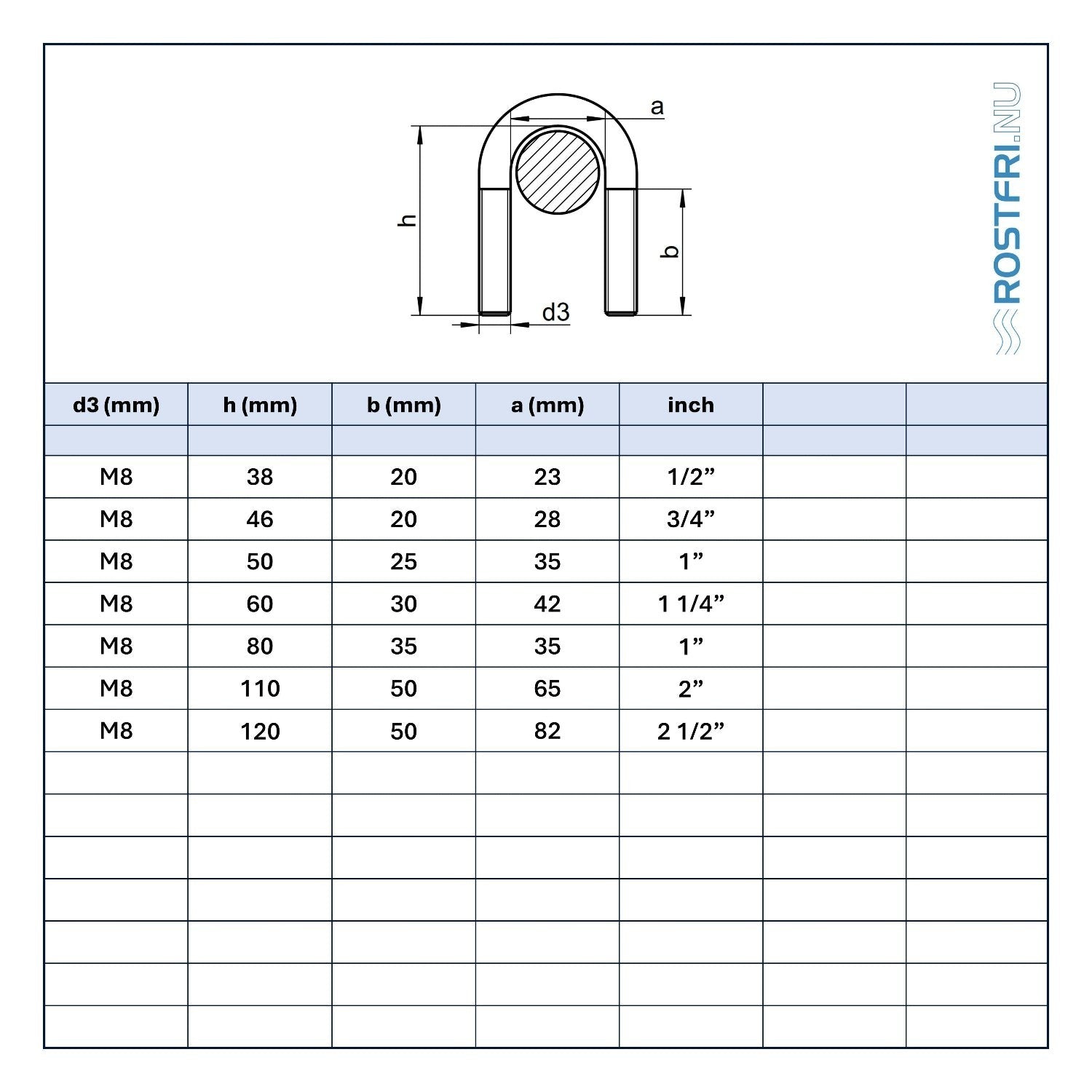

• Bruk størrelsestabellen: Kontroller alltid rørets faktiske ytre diameter ($d$) i millimeter mot vår størrelsestabell før du bestiller for å sikre at du velger riktig bøyle.

Hvorfor er rustfritt stål A2 (AISI 304) egnet for industri- og utendørsinstallasjoner?

A2-stål (1.4301 / AISI 304) gir høy og langvarig korrosjonsbeskyttelse i de fleste miljøer:

• Utendørs- og bygningsinstallasjoner: Tåler regn, snø, kondens og skiftende temperaturer uten å svekkes av overflaterust.

• Industri & Ventilasjon: Perfekt for oppheng og klamring av rørledninger, ventilasjonskanaler og kabelstiger i verksteder, kjellere og industrilokaler.

• Ingen spaltkorrosjon på røret: I motsetning til galvaniserte bøyler forårsaker rustfrie A2-bøyler ikke galvaniske spenninger eller rustskader på rustfrie rørledninger.
