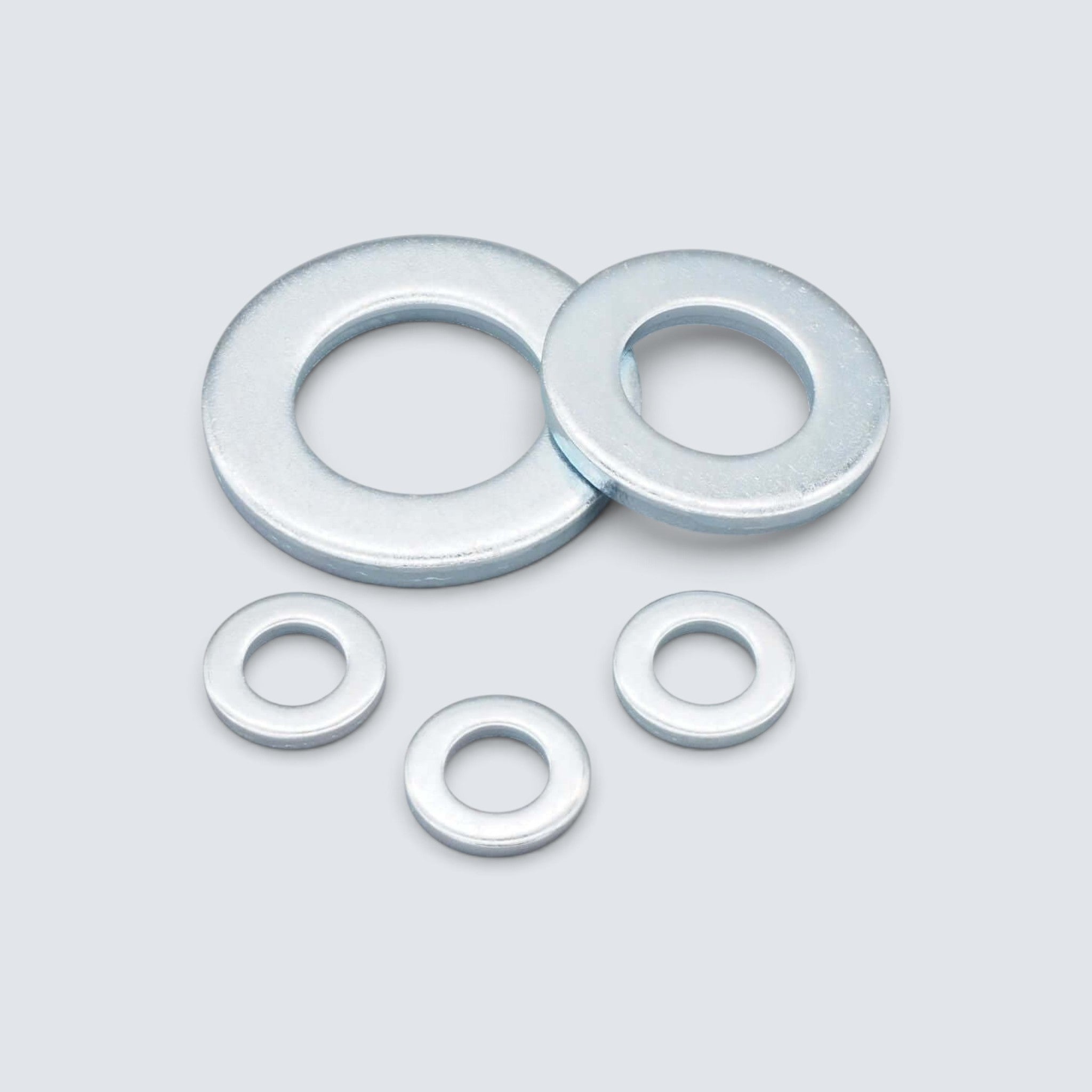

Elförzinkad FZB i stål, hållfasthetsklass 8.8, hårdhet: 200HV. Finns i dimensionerna M5-M24.
Brickor är avsedda att användas under skruvskallar eller muttrar. Brickan fördelar klämkraften jämnt över en större yta, vilket effektivt sänker hålplantrycket och skyddar godset från intryckningar. Utöver detta fungerar brickorna som ett skydd mot skador på ytan orsakade av roterande skruvskallar eller muttrar.

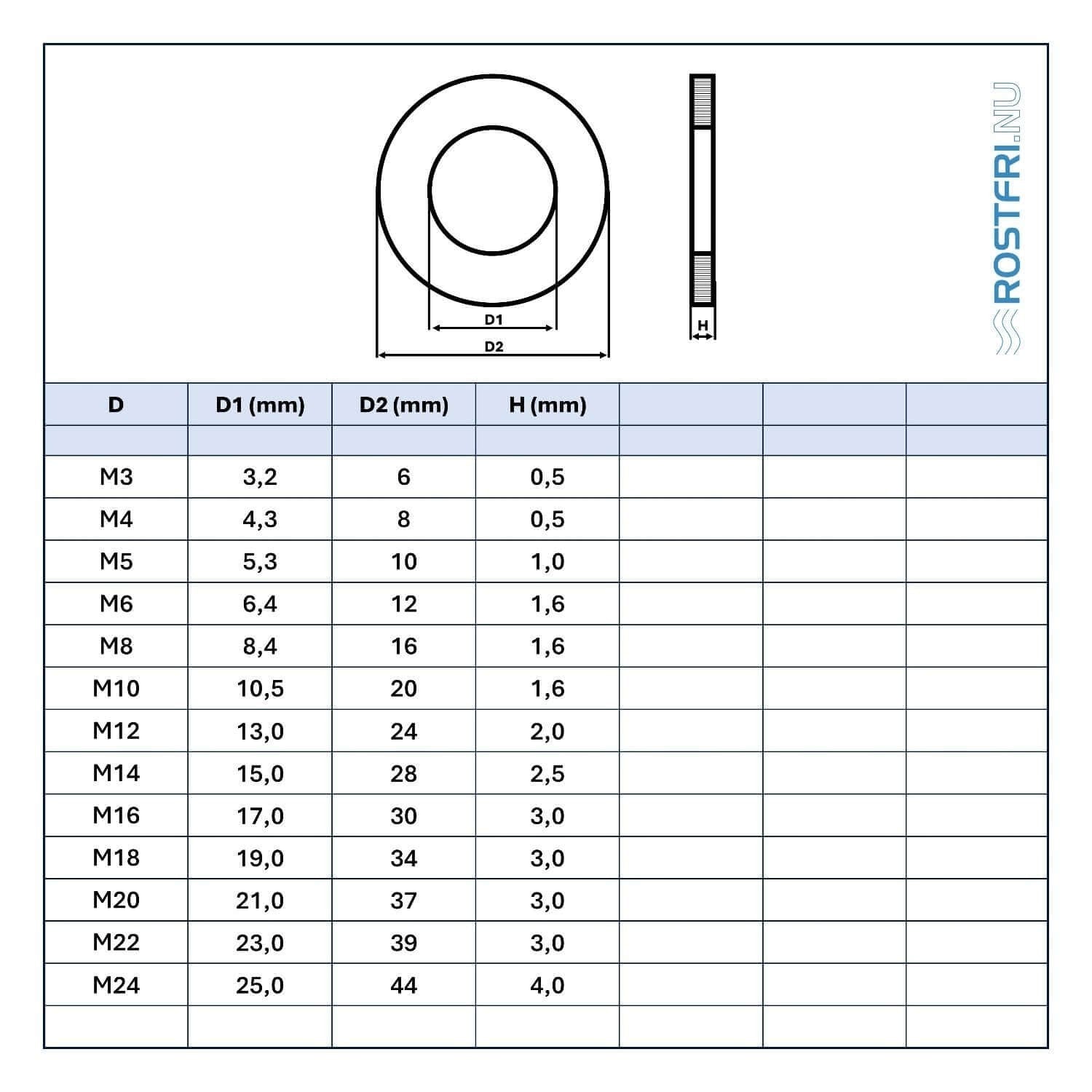

Dimension | Innerdiameter | Ytterdiameter | Höjd |
---|---|---|---|
M5 | 5,3 | 10 | 1 |
M6 | 6,4 | 12 | 1.6 |
M7 | 7,4 | 14 | 1.6 |
M8 | 8,4 | 16 | 1.6 |
M10 | 10,5 | 20 | 2 |
M12 | 13 | 24 | 2.5 |
M14 | 15 | 28 | 2.5 |
M16 | 17 | 30 | 3 |
M18 | 19 | 34 | 3 |
M20 | 21 | 37 | 3 |
M22 | 23 | 39 | 3 |
M24 | 25 | 44 | 4 |
- Teknisk förkortning: Bricka FZB
- Material: Stål
- Yta: Elförzinkad
- Norm: DIN 125 A ISO 7089
